洗砂、选矿过程中,沉淀池是如何处理废水的?4种类型,18张直观动图带你了解
来源:(矿机优选) 时间: 2018-07-25 点击:7843 点赞:7

无论是洗砂还是选矿,废水处理是必不可少的环节,特别是在环保日益严厉的当下。对这两种作业了解的朋友,一定对沉淀池不陌生。它是利用沉淀作用去除废水中悬浮物,净化水质的设备。按照初次沉淀池的形状和水流的特点,国内通常将初次沉淀池分为平流式、竖流式、幅流式及斜板管式四种。

1、平流式沉淀池

平流式沉淀池的池型呈长方形,废水从池的一端流入,水平方向流过池子,从池的另一端流出。在池的进口处底部设贮泥斗,其它部位池底有坡度,倾向贮泥斗。

  • 优点:1)沉淀效果好;2)对冲击负荷和温度变化的适应能力强;3)施工方便;4)多个池子易于合为一体,节省占地面积。

  • 缺点:1)池子配水不易均匀;2)采用多斗排泥时,每个斗需要设单独的排泥管,各自排泥,操作量大;3)采用连带刮泥机排泥时,其支承件和驱动件都浸于水中,易锈蚀。

  • 适用条件:1)适用于地下水位高,以及地质较差的地区;2)适用于大、中、小、型污水处理厂。

2、竖流式沉淀池

池型多为圆形,亦有呈方形或多角形的,废水从设在池中央的中心管进入,从中心管的下端经过反射板后均匀缓慢地分布在池的横断面上,由于出水口设置在池面或池墙四周,故水的流向基本由下向上。污泥贮积在底部的污泥斗。

  • 优点:1)无机械刮泥设备,排泥方便,管理简单;2)占地面积小。

  • 缺点:1)池子深度大,施工困难;2)对冲击负荷和温度变化的适应能力差;3)造价较高;4)池径不宜过大,否则布水不均。

  • 适用条件:适用于处理水量不大的小型污水处理厂(单池容积一般小于1000m³)。

3、辐流式沉淀池

辐流式沉淀池是一种大型沉淀池,池型多呈圆形,小型池子有时亦采用正方形或多角形。池的进、出口布置基本上与竖流池相同,进口在中央,出口在周围。但池径与池深之比,辐流池比竖流池大许多倍。泥斗设在池中央,池底向中心倾斜,污泥通常用刮泥(或吸泥)机械排除。

  • 优点:1)多为机械排泥,运行较好,管理较方便;2)机械(刮)排泥设备已趋于定型;3)结构受力条件好。

  • 缺点:1)占地面积大;2)机械排泥设备复杂,对施工质量要求高。

  • 适用条件:1)适用于地下水位较高,及工程地质条件较差地区;2)适用于大中小污水处理厂。

4、斜板管式沉淀池

斜流式沉淀池是根据浅池理论,在沉淀池的沉淀区加斜板或斜管而构成。它由斜板(管)沉淀区、进水配水区、清水出水区、缓冲区和污泥区组成。



  • 优点:1)沉淀效率高,停留时间短;2)水力负荷高,为其他沉淀池的一倍以上;3)占地面积小,节省土建投资。

  • 缺点:1)斜板管式设备在一定条件下,有滋长藻类等问题,维护管理不方便;2)排泥有一定困难;3)斜板和斜管容易堵塞。

  • 适用条件:适用于城市污水的初沉池。

在洗砂、选矿中,与沉淀池协助处理废水,或者相关的往往还有以下这些设备:

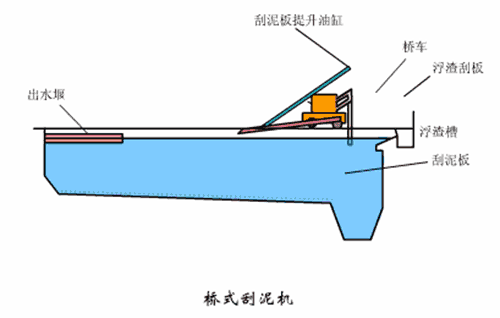

1、桥式刮泥机

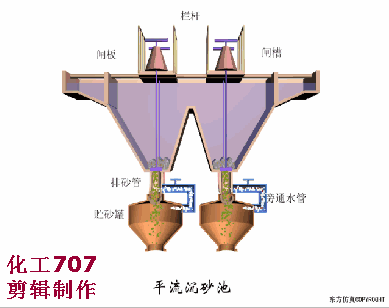

2、平流沉砂池

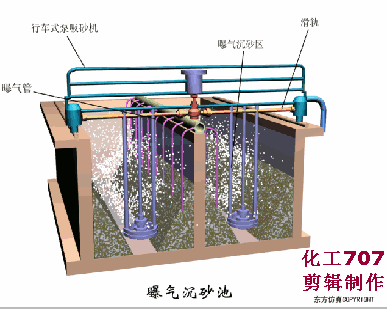

3、曝气沉砂池

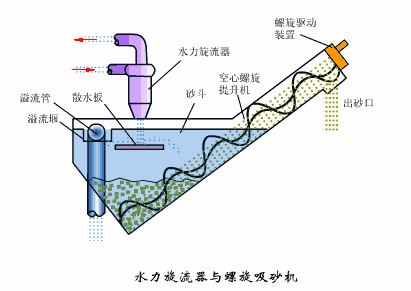

4、水力旋流器与螺旋洗砂机

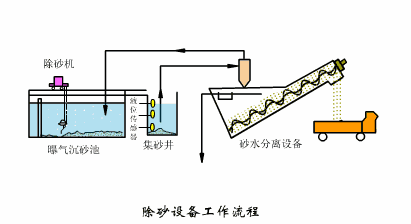

5、除砂设备工作流程

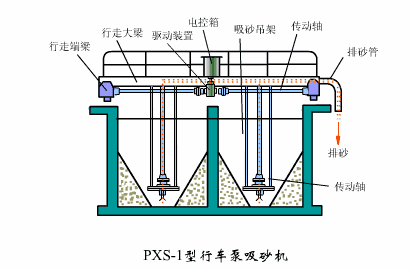

6、桥式吸砂机

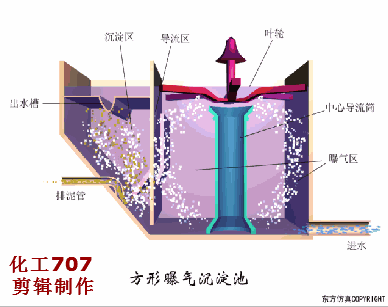

7、方形曝气沉淀池

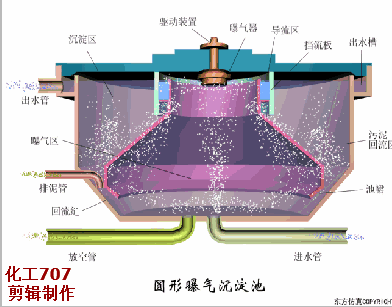

8、圆形曝气沉淀池

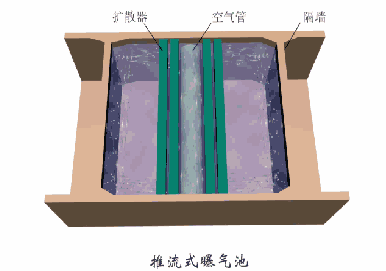

9、推流式曝气池

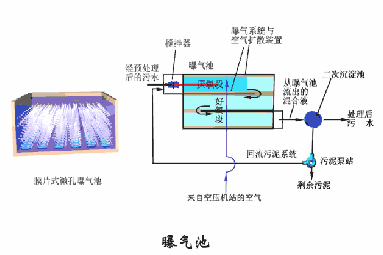

10、曝气池

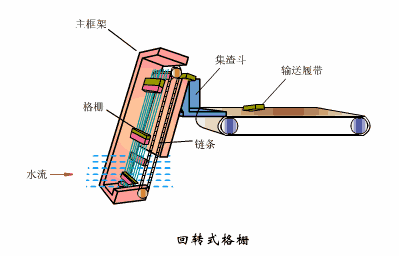

11、回转式格栅除污机

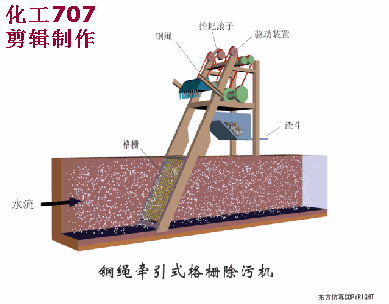

12、钢绳牵引式格栅除污机

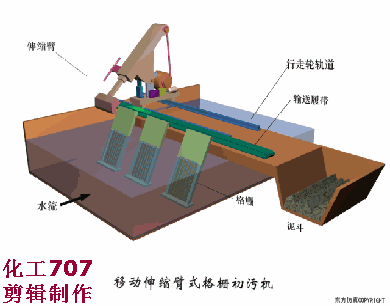

13、移动伸缩臂式格栅除污机

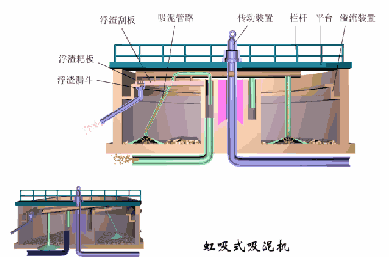

14、虹吸式吸泥机

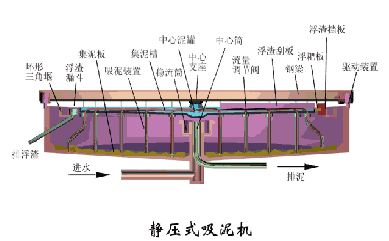

15、静压式吸泥机

动图来源:化工707
